产品名: 粮仓超高测量系统
型 号:
品 牌:
报 价:
产品介绍

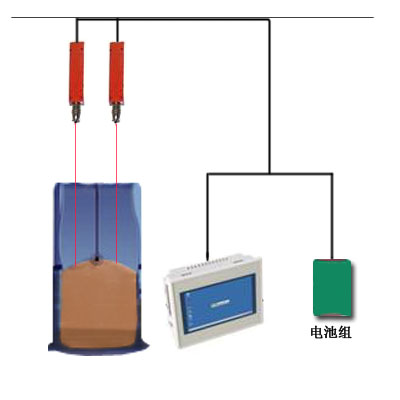

方案概述:

测距传感器测距精度为1.5毫米,测程70米,采集频率为3次/秒。两台测距传感器固定在安装支架上,垂直向下将光斑瞄准在粮食表面上,测量数据通过电缆实时传输到控制室电脑上,当装填高度超过设定的高度时,控制室电脑会发出报警蜂鸣。

本监测系统分为四个组成部分:

一、激光测距传感器单元;

二、数据传输单元;

三、监测系统供电单元;

四、电脑端数据处理单元。

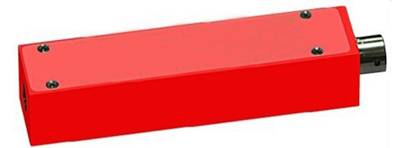

一、测距传感器单元


该激光测距传感器采用德国进口核心部件,具有RS232数据接口,超强的抗干扰能力,为目前体积较小的高精度测距传感器

(一)激光测距传感器性能指标:

1、光学参数

激光特性:红色激光二极管,

波长:635nm

激光等级:2级

光斑类型:点/线

2、电气参数

工作电压5V

3、机械参数

外壳材料:铝合金镀膜、

窗口:玻璃窗口

接线方式:航空插头

4、环境参数

防护等级:IP65

存储温度:-30℃-80℃

技术参数

型号参数
X-70C
量 程
0.20m-70m
精 度
1.5mm
分 辨 率
1mm/0.1mm
工作温度
-10℃-50℃
存储温度
-30℃-80℃
工作电压
直流5V
功 耗
1.5W
输出格式
RS232
光斑直径
10mm@30m
尺 寸
22X27X118mm
重 量
120克



二、数据存储及程序控制单元


一、工业电脑技术参数:

>> 4.3寸高清晰LCD 480×272分辨率

>> 3个RS232/RS485

>> 1个USB HOST/DEVICE

>> 1个100M网络接口

>> 8路输入、8路输出IO口

>> WINDOWS CE5.0正版操作系统

>> 系统操作时间不超过10s

>> 支持系统加密

>> SD卡更新开机画面,存储数据

>> WINDOWS CE5.0即用驱动函数

>> 通过CE FCC ROHS认证

二、工业电脑内部安装数据采集程序,该程序可以完成以下功能


1、命令四个测距仪开机并测量;

2、设置各个测距仪的测量记录间隔;

3、将数据存储到存储器中。

三、供电单元

电源采用大容量电池供电,可保证系统连续使用1个月以上。

四、电脑端数据处理单元

1、每个月末,工作人员可将有数据的的存储器拔出,插入新的存储器。将数据复制到电脑中,运行电脑上的数据处理软件,通过EXCEL软件绘制出电缆原始数据曲线图,通过该软件,可分析出电缆的位移量范围等,统计出电缆的蠕动范围及规律。

五、保修

本产品自售出之日一年内,用户遵守储存、运输和使用要求,而产品质量不合要求,凭保修单免费维修。因违反操作规定和要求而造成损坏的,需缴纳器件费和维修费。

六、 服务

当您开始使用我公司设备之后,无论遇到软件、硬件还是其它问题均可通过电话010-62381808与我们联系,我们将提供令您满意的服务。
>
