产品名: 传送带料流体积实时监测系统
品 牌: 三维麦普


产品介绍

传送带扫描系统主要用于传送带流量测量,相比传统的皮带秤称重测量方法更具准确性、稳定性,且三维可视化,可以提高物料储量管理的效率,实现物料进耗的精细化管理,为工厂生产开源节流。

整套系统采用远程控制仪器操作与数据传输,可用于不适合人长期停留的恶劣环境下。



本扫描仪采用业内高频高精度扫描传感器,可进行水平360度全视野高精度扫描,每秒扫描30万点,水平角精度高达0.0005°,测程远达 60米,点位精度小于2厘米;重量轻,带云台的整机重量小于4公斤,扫描一遍只需要2-4分钟;用户使用电脑软件通过数据电缆远程控制扫描仪,一键控制获取传送带上物料数据;适合单台或多台安装组合悬挂测量。该设备密封性良好,防水防尘。

工作方案

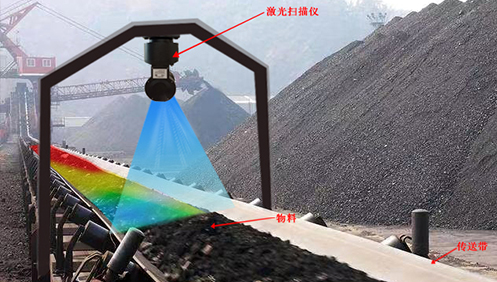

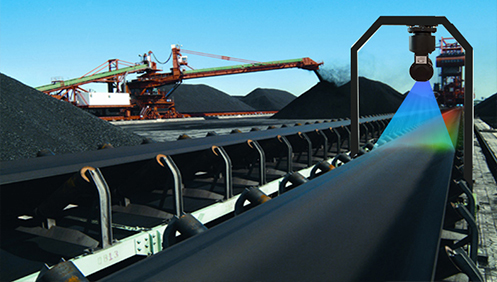

根据现场情况,本扫描仪倒挂安装在传送带上方,将扫描断面与传送带运动行程信息相结合,对传送带上面的物料进行精细扫描,扫描分辨率可达毫米级,保证覆盖的完整性及准确性。



仅需点击软件的“开始扫描,即可对传送带上的物料进行实时扫描,获得被测堆体三维坐标数据, 自动进行三维建模、显示和量算,从而完成从原始数据采集到最终报表生成的自动化,实现料堆的精确测量和高效管理。

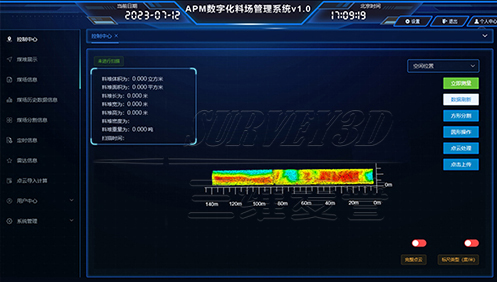

▍软件界面

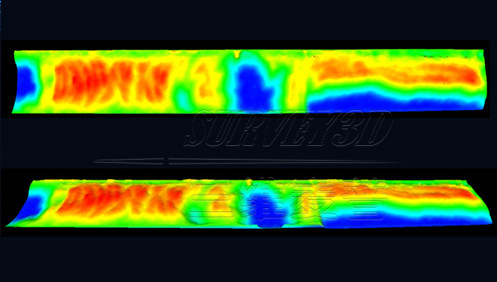

▍效果图

▍报表



扫描参数

水平扫描范围

0-360°

垂直扫描范围

0-360°

扫描精度

2cm

垂直角精度

0.09°

水平角精度

0.0005

采点速度

30万点/秒

非合作目标测程

体积误差

<0.5%

测程

60米

激光类型

测距激光波长

905

测距激光类型

1级人眼安全激光(最安全等级)

数据存储
数据格式 ASC
通讯接头
通讯接头 自锁式圆柱形连接器
物理指标
整机重量 3.5kg
体积 145×145×308mm
防水等级 IP67
工作温度 -40℃-+60℃
存储温度 -40℃-+80℃

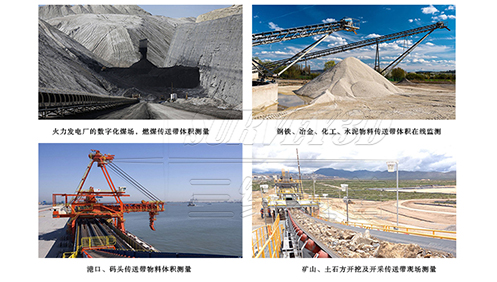

应用领域
